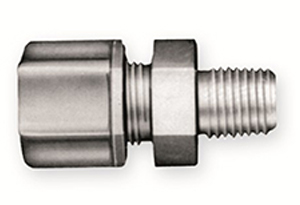

Desenhado com a bucha da mangueira integrada na porca, eliminando assim a necessidade de utilizar duas peças. Vantagens destes conectores:
• Mais econômicos do que os conectores rápidos.
• Adequados para aplicações quentes ou frias.
• Resistentes a impactos.
• Resistentes a condições extremas de clima
• Resistentes a solventes orgânicos, óleo e gasolina.
• Suportam pressões de até 3,5 Kgf/cm² na temperatura ambiente.
A pressão de trabalho suportada por estes conectores varia em função da temperatura ambiente e do fluido transportado. Os conectores devem ser testados em casos onde a pressão e a temperaturas possam oscilar, para verificar se podem ser utilizados sem que ocorram vazamentos ou liberação das mangueiras.
Estes conectores requerem a colocação dos insertos (INS14, INS38 e INS12) para garantir a firme fixação das mangueiras. Sem o uso desses insertos, as mangueiras poderão se soltar. Recomenda-se cortar a mangueira com o cortador CORTM para evitar rebarbas e deixar a face perpendicular. Mangueiras mal cortadas podem se soltar dos conectores mesmo que for colocado um inserto. As roscas são do tipo NPT.
| Denominação | Mangueira | Rosca | Quantidade por caixa |
|---|---|---|---|
| 10-4-2-N-O | 1/4” | 1/8” | 100 |
| 10-4-4-N-O | 1/4” | 1/4” | 100 |
| 10-4-6-N-O | 1/4” | 3/8” | 100 |
| 10-6-4-N-O | 3/8” | 1/4” | 100 |
| 10-6-6-N-O | 3/8” | 3/8” | 100 |
| 10-6-8-N-O | 3/8” | 1/2” | 100 |
| 10-8-6-N-O | 1/2” | 3/8” | 100 |
| 10-8-8-N-O | 1/2” | 1/2” | 100 |
| 10-8-8-N-PG | 1/2” | 1/2” | 100 |
| 10-12-6-N-O | 3/4” | 3/8” | 100 |
